Железобетонные лотки каналов: виды, стандарты и практическое применение

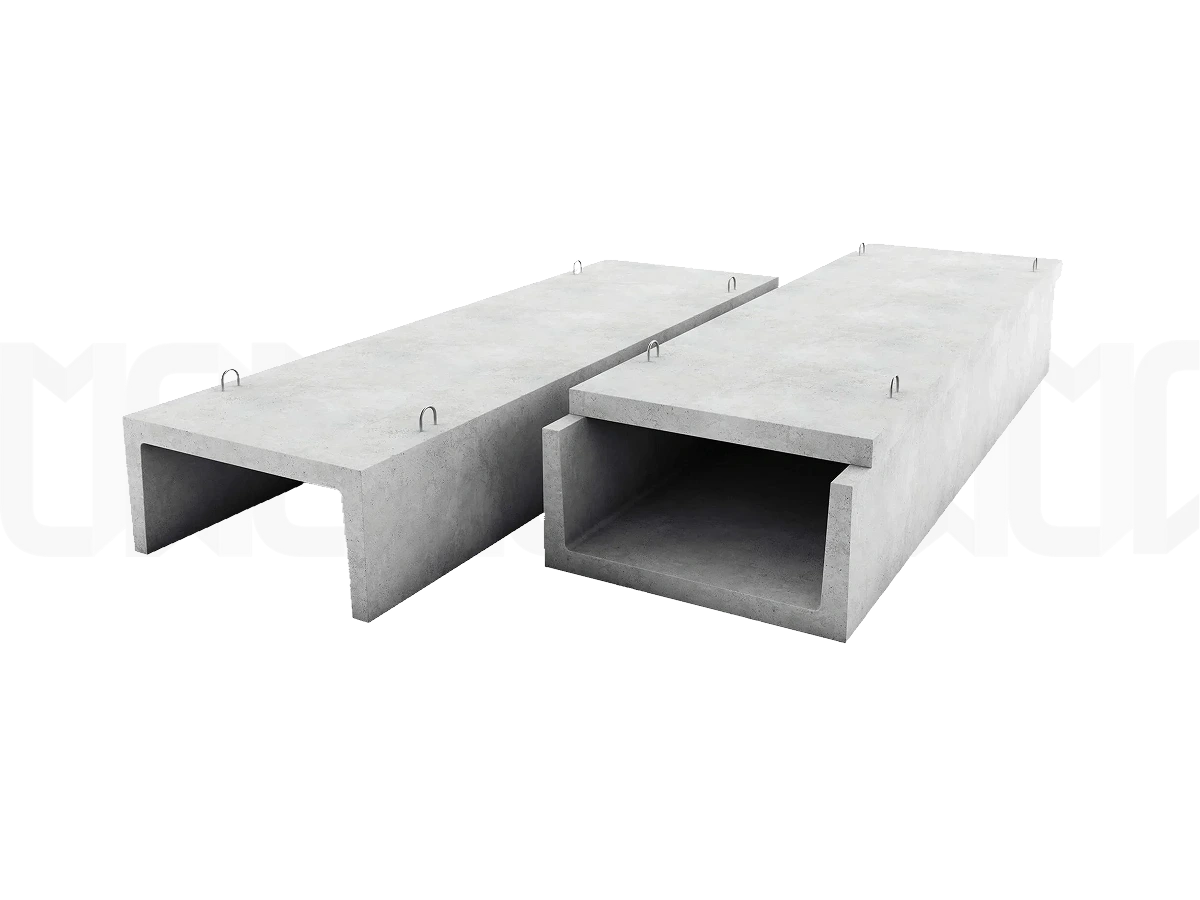

Железобетонные лотки каналов представляют собой сборные строительные конструкции, которые широко применяются при устройстве подземных коммуникаций, дренажных систем и инженерных сетей различного назначения. Данные изделия имеют характерную П-образную форму поперечного сечения и изготавливаются из тяжёлого бетона классов прочности В15–В35 с обязательным армированием стальными стержнями, что обеспечивает высокую несущую способность и долговечность конструкций. В зависимости от области применения различают лотки для оросительных систем, дренажные каналы, лотки для прокладки теплотрасс и кабельных линий, каждый из которых имеет свои конструктивные особенности и требования к эксплуатационным характеристикам. При выборе готовых изделий важно понимать, что цена железобетонных лотков зависит от их размеров, класса бетона и области применения, поэтому необходимо тщательно подходить к определению требуемых параметров для конкретного проекта.

Классификация и маркировка по нормативным документам

Все железобетонные лотки каналов подразделяются на несколько основных типов в зависимости от конструктивных особенностей и условий эксплуатации. Для оросительных систем предназначены раструбные лотки параболического сечения типов ЛР (устанавливаемые на опорах) и ЛРГ (укладываемые в грунт), которые изготавливаются по ГОСТ 21509-2024, вступающему в силу с 1 июня 2025 года. Для устройства каналов и тоннелей под инженерные сети применяются лотки П-образного сечения по серии 3.006.1-2.87, которые могут использоваться как внутри, так и вне зданий в промышленном, гражданском и жилищном строительстве. В маркировке таких изделий буква «Л» обозначает лоток, цифра после неё — порядковый номер изделия, а цифра после тире — величину вертикальной расчётной нагрузки. Доборные элементы имеют дополнительную букву «д», а изделия с закладными деталями маркируются буквой «а».

Технические требования и эксплуатационные характеристики

Железобетонные лотки каналов изготавливаются из тяжёлого бетона средней плотностью 2200–2500 кг/м³ с использованием портландцемента марки не ниже 400. Для изделий, предназначенных для работы в агрессивных грунтовых водах, применяют сульфатостойкий портландцемент по ГОСТ 22266, при этом использование шлакопортландцемента и пуццоланового портландцемента не допускается. Армирование лотков выполняется сварными сетками и каркасами из стали классов А-I и А-III, а также из проволоки класса Вр-I. Продольные стержни должны быть из горячекатаной стали периодического профиля диаметром 6 мм. Толщина защитного слоя бетона до рабочей арматуры должна составлять не менее 15 мм.

Важнейшими эксплуатационными характеристиками лотков являются прочность, водонепроницаемость и морозостойкость. Класс бетона по прочности может варьироваться от В15 до В35 в зависимости от серии и назначения изделия. Водонепроницаемость бетона должна быть не ниже W2, а для изделий, используемых в условиях агрессивной среды, этот показатель может повышаться до W4. Морозостойкость бетона для лотков, эксплуатируемых в условиях переменного замораживания и оттаивания, должна составлять не менее F100–F200 в зависимости от климатических условий района строительства.

Особенности монтажа и подготовки основания

Правильный монтаж железобетонных лотков начинается с подготовки основания, которая включает рытьё траншеи и укладку щебёночной подушки с последующим уплотнением. На подготовленное основание заливается цементный раствор, после застывания которого можно приступать к укладке лотков. При монтаже стыки между отдельными элементами необходимо заполнять герметизирующей смесью, а для защиты канала от попадания мусора сверху устанавливаются решётчатые крышки. Отпускная прочность бетона для выемки изделий из опалубки должна составлять не менее 70% проектной, а при монтаже конструкций в зимнее время требуется стопроцентная прочность бетона.

Для обеспечения надёжного соединения лотков в каналы применяются специальные уплотняющие материалы: жгуты из резины круглого сечения или резиновые пористые прокладки, которые поставляются в комплекте с изделиями. При штабелировании лотков на складе допускается укладывать их не более трёх единиц в высоту с обязательной прокладкой между рядами толщиной не менее 30 мм, чтобы обеспечить возможность подхвата нижних изделий при погрузке. При хранении и транспортировке важно избегать смещения блоков во избежание механических повреждений, которые могут нарушить целостность конструкций.

Области применения и основные преимущества

Железобетонные лотки каналов находят широкое применение в самых разных сферах строительства и благоустройства. В дорожном строительстве их используют для устройства водоотводов на автомобильных дорогах, пешеходных дорожках, а также для дренажа территорий городских парков и промышленных предприятий. В энергетическом и жилищном строительстве лотки применяются для прокладки теплотрасс, трубопроводов горячего и холодного водоснабжения, электрокабелей и электрошин, обеспечивая защиту инженерных коммуникаций от механических повреждений и агрессивного воздействия грунта. В мелиорации и сельском хозяйстве железобетонные лотки используются для устройства оросительных и дренажных систем, позволяя эффективно отводить избыточные грунтовые и поверхностные воды.

Основными преимуществами железобетонных лотков являются высокая прочность и долговечность, срок службы которых может превышать 50 лет, устойчивость к воздействию агрессивных сред и грунтовых вод. Изделия обладают высокой несущей способностью и выдерживают значительные динамические и статические нагрузки, что подтверждается расчётными значениями допустимой вертикальной нагрузки в маркировке. Кроме того, лотки характеризуются простотой монтажа и обслуживания, а также универсальностью применения, позволяя использовать их в различных климатических районах с сейсмичностью до 9 баллов включительно.

Интересные факты о железобетонных лотках

ГОСТ 21509-76, регулировавший производство лотков для оросительных систем, действовал с 1 января 1977 года почти полвека и только в 2024 году был заменён на актуализированную редакцию ГОСТ 21509-2024, которая вступает в силу с 1 июня 2025 года.

Железобетонные лотки способны выдерживать сейсмические толчки до 9 баллов по шкале Рихтера, что делает их пригодными для строительства в сейсмоопасных регионах. При этом фундаменты для параболических лотков по ГОСТ 23972-2025, вступающему в силу с 1 апреля 2026 года, рассчитаны на сейсмичность до 8 баллов.

Для герметизации стыковых соединений лотков используются резиновые жгуты или пористые прокладки, которые поставляются в комплекте с изделиями и обеспечивают водонепроницаемость каналов по всей протяжённости.

Вес отдельных лотков может достигать 6,9 тонн для крупногабаритных изделий марки Л33-5, что требует использования специальной подъёмной техники при монтаже. При штабелировании таких тяжёлых изделий необходимо строго соблюдать правила хранения: не более трёх единиц в высоту с прокладками между рядами.

В некоторых типах лотков, таких как Л33-5, не предусмотрена непосредственная транспортировка жидкостей — они предназначены исключительно для прокладки трубопроводов и кабелей, что важно учитывать при проектировании инженерных систем.

Часто задаваемые вопросы

Как расшифровывается маркировка железобетонных лотков?

Маркировка железобетонных лотков содержит буквенные и цифровые обозначения, позволяющие определить тип изделия, его размеры и несущую способность. Буква «Л» в начале маркировки означает «лоток», а цифра после неё указывает на порядковый номер изделия в серии, определяющий его геометрические размеры и форму поперечного сечения. Цифра после тире обозначает величину вертикальной расчётной нагрузки, которую способен выдержать лоток, что позволяет подбирать изделия под конкретные условия эксплуатации. Дополнительные буквы в маркировке уточняют особенности изделия: «а» означает наличие закладных изделий, «д» — доборный элемент, а «/2» указывает на то, что лоток имеет половину длины стандартного типового изделия. При выборе лотков важно обращать внимание на маркировку и класс бетона, поскольку эти параметры определяют сферу применения и эксплуатационную надёжность конструкций.

Какие факторы влияют на стоимость железобетонных лотков?

Цена железобетонных лотков определяется несколькими ключевыми факторами, включая размеры изделия, класс бетона, объём армирования и сложность формы поперечного сечения. Габаритные размеры напрямую влияют на массу лотка и, соответственно, на количество бетона и арматуры, расходуемых на его изготовление: чем больше лоток, тем он тяжелее и дороже. Класс бетона по прочности и марка по водонепроницаемости также существенно влияют на стоимость, поскольку более высокие классы требуют применения качественных цементов и заполнителей, что увеличивает себестоимость продукции. Кроме того, цена зависит от наличия дополнительных элементов, таких как закладные изделия или специальные уплотнители, а также от удалённости объекта строительства от завода-изготовителя, так как транспортировка тяжёлых и габаритных изделий требует специального автотранспорта. При планировании бюджета важно учитывать, что более дорогие лотки с высокими эксплуатационными характеристиками могут оказаться экономически выгоднее за счёт длительного срока службы и минимальных затрат на обслуживание.

Каковы основные отличия лотков для оросительных систем и каналов под инженерные сети?

Лотки для оросительных систем и лотки для каналов под инженерные сети имеют принципиальные конструктивные различия, обусловленные разными условиями эксплуатации. Оросительные лотки имеют параболическое сечение и раструбное соединение, что обеспечивает эффективный поток воды при минимальных гидравлических потерях, причём такие лотки стандартизированы по ГОСТ 21509-2024 и рассчитаны на расход воды до 5 м³/с. Лотки для инженерных сетей, напротив, имеют П-образное сечение и производятся по серии 3.006.1-2.87, причём они предназначены для размещения трубопроводов и кабелей, а не для непосредственной транспортировки жидкостей. Оросительные лотки изготавливаются из бетона марки М300 с особо строгими требованиями к водонепроницаемости, тогда как лотки для сетей могут иметь классы бетона от В15 до В35 в зависимости от расчётных нагрузок. При выборе типа лотка необходимо учитывать его назначение, поскольку использование оросительных лотков для прокладки коммуникаций или, наоборот, технических лотков для транспортировки воды может привести к быстрому выходу конструкций из строя.

Как правильно подготовить основание при монтаже железобетонных лотков?

Подготовка основания является важнейшим этапом монтажа железобетонных лотков, от которого зависит долговечность и устойчивость всей конструкции канала. Сначала отрывают траншею требуемой глубины и ширины, на дно которой укладывают слой щебня, тщательно утрамбовывая его для создания плотного и ровного основания. Утрамбованное щебёночное основание заливают слоем цементного раствора, после застывания которого можно приступать к укладке бетонных лотков. При укладке лотков следят за тем, чтобы они располагались строго по оси траншеи и на одном уровне, обеспечивая плотное прилегание стыков между соседними элементами для предотвращения протечек. Стыки внутри лотка заполняются герметизирующей смесью, а для защиты дренажной траншеи от попадания мусора сверху устанавливаются решётчатые крышки. Правильная подготовка основания и качественная герметизация стыков обеспечивают долговечность канала и его надёжную работу в течение всего срока эксплуатации.

Можно ли использовать железобетонные лотки в регионах с холодным климатом?

Железобетонные лотки могут использоваться во всех климатических районах строительства, включая регионы с экстремально низкими температурами, при условии выбора соответствующих марок бетона по морозостойкости. Для лотков, эксплуатируемых в условиях переменного замораживания и оттаивания, марка бетона по морозостойкости должна быть не менее F100-F200, что гарантирует сохранение прочностных характеристик при многократных циклах замораживания. Фундаменты для параболических лотков по ГОСТ 23972-2025 рассчитаны на применение в районах с расчётной температурой наружного воздуха (средней наиболее холодной пятидневки) до минус 40 °С включительно. При монтаже конструкций в зимнее время отпускная прочность бетона должна составлять 100% проектной, а для монтажных петель в условиях температуры ниже минус 40 °С не допускается применение стали марки Вст3пс2. Эти требования обеспечивают надёжность и долговечность железобетонных лотков даже в самых суровых климатических условиях.
